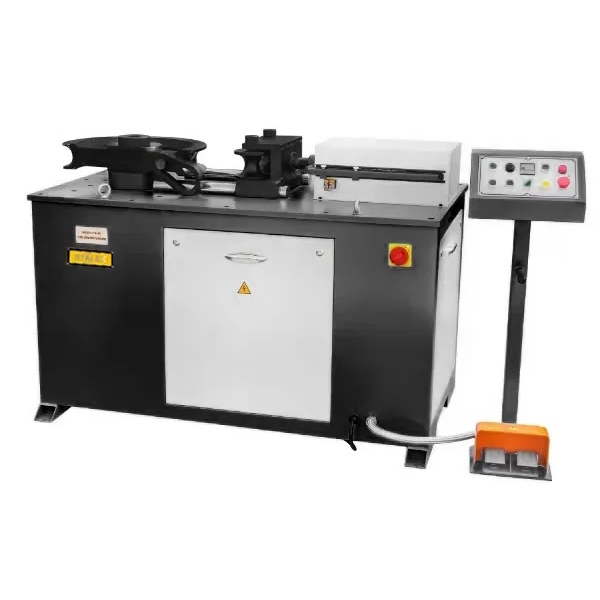

Трубогиб электрогидравлический бездорновый серия Stalex JTB-80

1 169 500 ₽

Наличие уточняйте

Электрогидравлический трубогибочный станок предназначен для гибки металлических круглых труб, сортового проката – методом протягивания в холодном состоянии на заданный угол гиба от 0° до 180° градусов. Станок используется на различных видах производства при изготовлении сантехнических, строительных, мебельных и других видов заготовок. Гибка труб осуществляется с минимальными изменениями геометрии профиля без образования гофр и заломов. Трубогиб работает в ручном и полуавтоматическом режиме.

Категория: Трубогибы электрогидравлические

Основная категория: Трубогибы

Описание

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Наименование	Параметры
1.	Возможные диаметры изгибаемых труб, мм	с 40 до 80
2.	Стандартный комплект гибочной оснастки (штампов) под трубы, мм	Ø60мм; R – 210 мм Ø76мм; R – 265 мм
3.	Двигатель, В/Гц/кВт	380/50/2,2
4.	Скорость вращения главного вала, об/мин	2
5.	Двигатель, В/Гц/кВт	380/50/5,5
6.	Мощность гидравлического двигателя, кВт	1,5
7.	Два режима работы	ручной/полуавтоматический
8.	Максимальный угол гиба, град	180
9.	Габаритные размеры ДхШхВ, мм	1500х910х1550
10.	Масса механизма нетто/брутто, кг	1300/1400
11.	Масса гибочной оснастки, кг	70

Электрогидравлический трубогибочный станок серии «JTB-80» – предназначен для гибки круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику (намотка) – получая такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб. Возможно получение изгибов в нескольких плоскостях, с обеспеченной точностью изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки.

Трубогибочный станок данной серии применяется для гибки на угол до 180°, макс. размер трубы Ø80мм, с толщиной стенки до 4,5мм (сталь и цветные металлы), размер трубы Ø40, с толщиной стенки до 9мм (сталь). Мин. диаметр прутка 30 мм, максимальный 50 мм, для квадратной трубы максимальный размер 80х80 мм, минимальный 40х40 мм. Гибка трубы может производиться различной конфигурацией и в разных плоскостях, модель гидравлического трубогиба подходит для работы в на производствах с мелкосерийной продукцией.

Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Трубогиб выполняет качественные дугообразные гибы, широко используется в сфере декора, архитектуры, обустройстве общественных пространств, строительстве, производстве металлоконструкций и прочее.

Электрогидравлический трубогибочный станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объема производства продукции.

Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок не заменимым в при процессе гибки труб, что в свою очередь положительным образом сказывается на рентабельности вашего производства.

Основные преимущества гидравлического трубогиба серии «JTB-80»:

Настройка станка не требует специальной подготовки;
Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством;
Требуемый угол задается счетчиком-индикатором в градусах;
Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику;
Простота конструкции, легкость эксплуатации и высокая эффективность;
Прочность рамная конструкции станка;
В стандартной комплектации 2-ва комплекта штампов (оснастки) – Ø60; 76мм;
Гибка трубы может производиться различной конфигурацией и в разных плоскостях;
При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).
