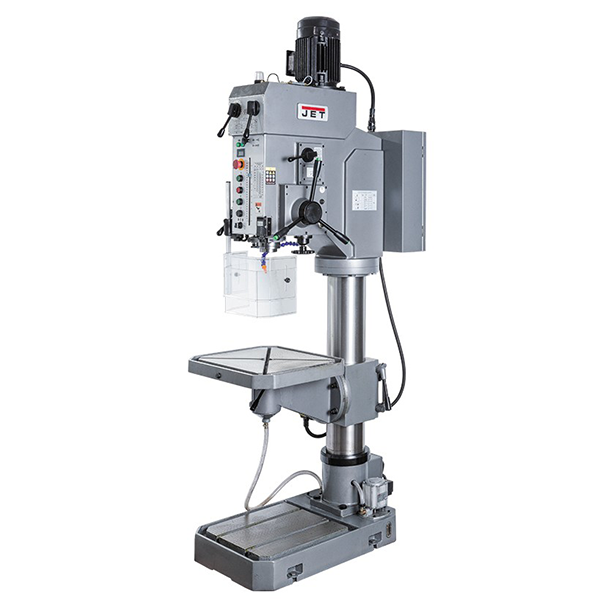

Редукторный сверлильный станок серия JET GHD-55PFAL

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Редукторный сверлильный станок серии JET GHD-55PFAL – предназначен для сверления отверстий и нарезания резьбы в различных деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и цеховых подсобных хозяйств. Сверлильный редукторный станок используется для выполнения следующих операций: сверление, зенкерование; рассверливание; нарезание резьбы. Максимальный диаметр отверстия – 50мм. Максимальный диаметр нарезаемой резьбы М30.

Редукторные сверлильные станки серии JET GHD-55PFAL предназначены для тяжёлых работ, и отличаются напольным исполнением. При этом механическая коробка скоростей шпиндельной бабки и наличие мощного привода с реверсивным вращением, позволяет оптимально подобрать скорость и направление вращения шпинделя сверлильного станка.

Вертикально-сверлильные станки серии  JET GHD-55PFAL оснащены встроенной в основание системой подачи СОЖ в зону резания.

Эту модель можно рекомендовать как современную и более производительную замену станкам советской эпохи, произведенным на Стерлитамакском станкостроительном заводе типа 2А150, 2H50 и 2C50, а также подобным аналогам других производителей.

Главный двигатель мощностью 3,0 кВт с надежной 12-ти ступенчатой коробкой скоростей, с частотой вращения шпинделя в диапазоне от 77 до 2060 об/мин и индикацией на цифровом табло.

Модель GHD-55PFAL оснащена 4-х скоростной автоматической подачей пиноли шпинделя со скоростями 0,1/0,2/0,3/0,4 мм/об, которые позволяют обрабатывать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

Станок оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Изменение направления вращения шпинделя осуществляется с помощью электромагнитной муфты кнопкой в рукоятках подачи. Максимальный ход пиноли шпинделя составляет 240мм.

Массивный рабочий стол размером 570х480мм, изготовлен из высококачественного чугуна, имеет возможность вращения во круг своей оси и вокруг оси колонны на 360°. Наклон стола вправо и влево, осуществляется в пределах ±50°. Для закрепления приспособлений и заготовок предусмотрены 2 Т-образных паза, расположенные крест-накрест, с шириной пазов 14 мм.

Комплект поставки редукторного сверлильного станка серии JET GHD-55PFAL:

• Станок сверлильный редукторный  JET GHD-55PFAL – 1 шт.;
• Оправка (дорн) для сверлильного патрона МК4/В16 – 1 шт.;
• Сверлильный патрон 1-13 мм/В16;
• Автоподача пиноли шпинделя;
• Функция резьбонарезания;
• Защитный экран патрона;
• Переходные втулки МК4/МК1; МК4/МК3; МК4/МК2;
• Клин-выколотка;
• Система СОЖ;
• Лампа местного освещения;
• Руководство по эксплуатации – 1 экз.;
• Фанерно-деревянный ящик.

Функциональные особенности редукторного сверлильного станка серии JET GHD-55PFAL:

• Тяжелый станок напольного исполнения, устанавливается на любую ровную поверхность;
• Наличие функционала фрезерования и резьбонарезания, макс. М30;
• Асинхронный двигатель – 3,0  кВт, рассчитанный на продолжительную работу;
• Автоподача пиноли шпинделя;
• Цифровая индикация частоты вращения и перемещения пиноли шпинделя
• Изменение направления вращения шпинделя с помощью электромагнитной муфты кнопкой в рукоятках подачи;
• Возможность наклона и перемещения по вертикали рабочего стола;
• Механизированное перемещение рабочего стола по вертикали;
• Система подвода СОЖ встроена в основание, для более производительного сверления;
• Массивная опора из серого чугуна гарантирует работу без вибраций;
• Большая толстостенная вертикальная стойка;
• Регулируемый защитный экран патрона.

Вертикально-сверлильные станки редукторного типа представляют собой конструктивно функционально-промышленные станки для обработки металлических заготовок. Подобные инструменты актуальны для создания перфораций, оформления метрической резьбы, зенкования и многих других операций.

Сверлильные станки пригодны для работы с металлами и их сплавами самых различных типов. Помимо этого, они позволяют сформировать отверстия в пластмассовых, деревянных и полимерных изделиях.

К числу достоинств редукторных сверлильных инструментов относят:

• Самодостаточность, надежность, работоспособность и эргономичность, обеспечивающие возможность использования сверлильных станков на любом производственном предприятии;
• Надежность конструкции и наличие редукторного механизма вращения шпинделя, дающая высокую эффективность работы при приложении низких трудозатрат;
• Универсальность — кроме просверливания перфораций, эти станки позволяют выполнять многие иные операции в части обработки металлов.
