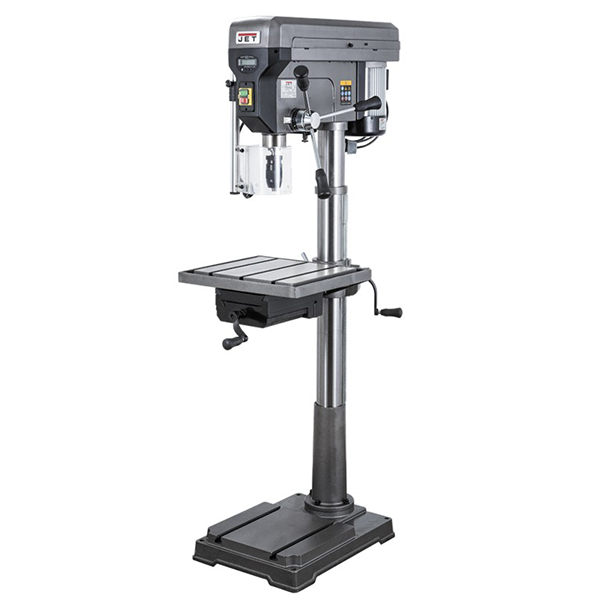

Напольный вертикально-сверлильный станок серия JET JDP-20FTD

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напольный сверлильный станок серии JET JDP-20FTD – предназначен для сверления отверстий в различных деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских. Станок сверлильный используется для выполнения следующих операций: сверление, зенкерование; рассверливание. Максимальный диаметр отверстия – 28мм.

Сверлильный станок JET JDP-20FTD — это профессиональное оборудование для напольного размещения. Большой диапазон регулировки вертикального просвета за счёт подъёма/ опускания стола позволяет использовать его для работы с крупногабаритными заготовками, такими как готовые сборки изделий из металла или дерева.

Станок имеет чугунное основание размером 580 х 430мм, в котором предусмотрены 2-Т образных паза для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 455 x 405мм с 3-мя Т-образными пазами шириной 14мм.

Вертикально-сверлильный станок позволяет обрабатывать большие заготовки и готовые сварные детали с максимальным расстоянием шпиндель-стол 1010 мм. Зажимные пазы в основании станка увеличивают область обработки высоких деталей. Таким образом, станок очень хорошо подходит для обработки крупных деталей и рамных конструкций на металлообрабатывающих предприятиях.

Станок также отличается прочной конструкцией, очень высокой устойчивостью и хорошей базовой комплектацией.

Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево по градуированной шкале на ±45°. Также может устанавливаться под углом в 90° для сверления в торце длинной заготовки. С другой стороны рабочего стола размещены встроенные тиски с шириной губок 210мм, расходом на 165мм и величиной перемещения вперед/назад на 165мм. Для упрощения размещения заготовки в тисках на станке встроен лазерный указатель, а для освещения рабочей зоны – светодиодная лампа местного освещения.

Максимальное расстояние между шпинделем и основанием составляет 1010мм, а максимальное расстояние между шпинделем и рабочим столом – 620мм.

Сверлильный станок модели 20FTD оснащен трехфазным асинхронным двигателем на 1.1 кВт, с питанием от промышленной сети в 400 В. Станок способен сверлить отверстия с максимальным диаметром до 25 мм. Вращающий момент с вала двигателя на шпиндель передается толстый клиновой ремень. На станке 12 скоростей в диапазоне от 180 до 2510 об/мин.

Расстояние от поверхности колонны до оси шпинделя составляет 254мм. Сверление заготовок осуществляется с помощью опускания пиноли. Ее диаметр составляет 62 мм, Ход пиноли шпинделя 120 мм.

Для обеспечения безопасной работы, на станке установлен прозрачный защитный экран с концевым выключателем. В комплекте поставки патрон – быстрозажимной, стандарт его посадки на оправку В18, отверстие шпинделя – под конус МК-3.

Комплект поставки сверлильного станка серии JET JDP-20FTD:

• Станок напольный сверлильный JET JDP-20FTD– 1 шт.;
• Оправка (дорн) для сверлильного патрона B-18 – 1 шт.;
• Сверлильный патрон 1-16/В18 под ключ – 1 шт.;
• Подсветка рабочей зоны;
• Встроенные сверлильные тиски 210мм;
• Руководство по эксплуатации – 1 экз.;
• Фанерно-деревянный ящик.

Функциональные особенности сверлильного станка серии JET JDP-20FTD:

• Регулируемый ограничитель глубины сверления;
• 12-ступенчатая регулировка скорости вращения шпинделя, регулировка осуществляется переустановкой ремня;
• Рабочий стол из чугунного литья;
• Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки;
• Регулировка наклона и поворота рабочего стола;
• Быстрозажимной сверлильный патрон;
• Асинхронный двигатель – 1,1 кВт, рассчитанный на продолжительную работу;
• Удобные эргономичные рукоятки из маслостойкой резины;
• Регулируемый защитный экран патрона;
• Высококачественный клиновой ремень исключает проскальзывание.

Напольные сверлильные станки отличают возможностью установки и использовании в любом помещении, без предварительной подготовки рабочей поверхности стола или верстака.  При этом такие сверлильные станки имеют достаточно умеренные габариты и могут выполняют все основные сверлильные операции, именно поэтому они широко применимы в различных мастерских, подсобных хозяйств, а также на любом производстве, связанном с металлообработкой.

К числу достоинств напольных сверлильных инструментов относят:

• Самодостаточность, компактность и эргономичность, обеспечивающие возможность использования сверлильных станков в любом удобном производственном помещении;
• Простота конструкции, дающая высокую эффективность работы при приложении низких трудозатрат;
• Универсальность — кроме просверливания перфораций, эти станки позволяют выполнять многие иные операции в части обработки металлов.
