Главная / Металлообрабатывающее оборудование / Станки для работы с арматурой / Станки для гибки арматуры электромеханические
₽154400

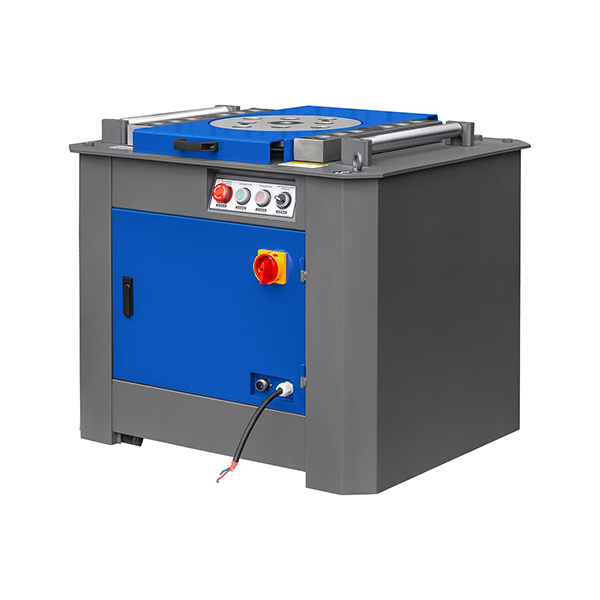

Электромеханический гибочный станок предназначен для гибки металлического круглого проката и арматурной стали – методом обкатки в холодном состоянии на заданный угол гиба от 0° до 150° градусов. Станок используется на различных видах производства железобетонных конструкций и в строительстве. Гибка арматурной стали осуществляется с минимально возможным радиусом гиба и без изменения геометрии проката. Гибка арматуры осуществляется в ручном и полуавтоматическом режиме.
Основная категория: Станки для работы с арматурой
Станок предназначен для гибки арматуры и круглого проката в холодной состоянии. Применяется в арматурных цехах заводов ЖБИ, а также на строительных площадках под навесом в условиях умеренного климата, при строительных работах, производстве железобетонных изделий, металлических конструкций различного назначения и т.п. Устройство и принцип работы электромеханического станка для гибки арматуры Гибочный станок состоит из следующих основных узлов: рамы, редуктора, плиты, приспособления для гибки арматуры, педального управления и электрооборудования. Рама станка состоит из каркаса и каретки. Каркас – сварной, из углового проката и служит для крепления всех узлов станка. Каретка служит для крепления электродвигателя и натяжения клиновых ремней. На верхнем поясе рамы установлена плита в сборе с редуктором и приспособление для гибки арматуры. Плита служит крышкой редуктора и рабочим столом станка. На плите установлены прямоугольные бруски с отверстиями под упорные штыри приспособления для гибки. Приспособление для гибки арматуры состоит из гибочного диска, гибочного пальца, центрального пальца с роликом, упорного штыря с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также кулачок останова и кулачок реверса. Электрооборудование станка состоит из электродвигателя, магнитного пускателя, пакетно-кулачкового выключателя, конечных выключателей педали, реверса и останова. При включении пакетно-кулачкового выключателя происходит запитка станка. При нажатии педали происходит замыкание контактов конечного выключателя и вращение гибочного диска по часовой стрелке. При переключении контактов конечного выключателя происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя, двигатель останавливается. Повторный цикл работы станка происходит аналогично. Пруток арматуры укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец освобождает согнутую на требуемый угол арматуру. При установке станка для гибки арматурной стали серии GW42B на рабочем месте не требуется специальная подготовка фундамента, станок имеет роликовые опоры и может без труда перемещаться по цеху. Перед запуском станка под нагрузкой, необходимо проверить его работу в холостом режиме (без нагрузки), при этом необходимо обратить внимание на точность остановки гибочного диска в исходном положении. При необходимости надо отрегулировать положение кулачка остановы. Завершить обкатку станка для работы с арматурой внешним осмотром его механизмов.
