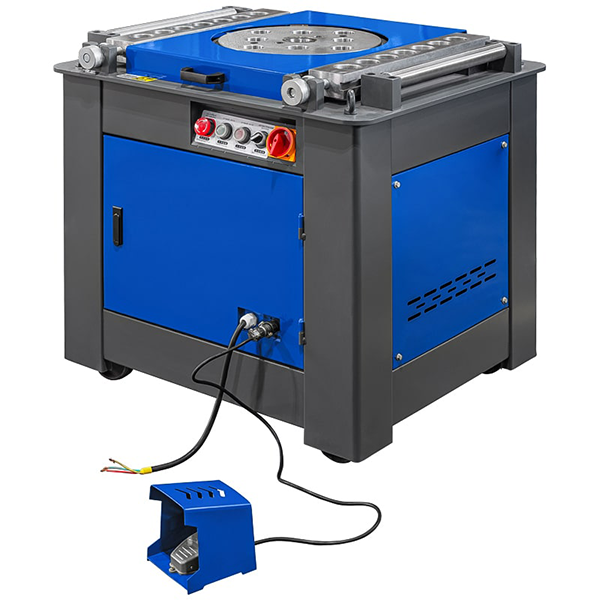

Станок для гибки арматурной стали серия GW52R автоматический

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Электромеханический гибочный станок «серия GW 45 R» с концевыми выключателями.  Станок  для гибки арматуры, предназначен для  гибки арматуры и круглого проката в холодной состоянии. Применяется в арматурных цехах заводов ЖБИ, а также на строительных площадках под навесом в условиях умеренного климата, при строительных работах, производстве железобетонных изделий, металлических конструкций различного назначения и т.п. Благодаря использованию гибщиков арматуры удается существенно сократить время производства железобетонных изделий и конструкций, а также снизить трудозатраты. Простота в управлении и легкость регулировки нужного угла изгиба дают возможность быстро перенастроить станок для изготовления очередного вида изделий. Наличие педального и ручного управления способствует удобству работы оператора. Диск сгибания работает в режиме доводчика.

На данном станке рекомендуется использовать масло минеральное SAE 15W40 SF/CC универсальное.

Особенности гибочного станка:

• простота в обслуживании и эксплуатации;
• точность гибки угла благодоря концевику (доводчику);
• концевой выключатель отвечает за смену направления вращения рабочего стола при достижении заданного угла гибки;
• повышенная работоспособность и износостойкость;
• управление – возможно при помощи педали или вручную;
• надежность – детали станка хорошо закреплены и защищены;
• максимально допустимый диаметр арматуры 45 мм;
• мощность 4 кВт;
• Оптимальное соотношение цены и качества. Гарантия – 12 месяцев.

Устройство и принцип работы электромеханического станка для гибки арматуры

Гибочный станок состоит из следующих основных узлов: рамы, редуктора, плиты, приспособления для гибки арматуры, педального управления и электрооборудования.

Рама станка состоит из каркаса и каретки. Каркас – сварной, из углового проката и служит для крепления всех узлов станка. Каретка служит для крепления электродвигателя и натяжения клиновых ремней.

На верхнем поясе  рамы установлена плита в сборе с редуктором и приспособление для гибки арматуры.

Плита служит крышкой редуктора и рабочим столом станка. На плите установлены прямоугольные бруски с отверстиями под упорные штыри приспособления для гибки.  Приспособление для гибки арматуры состоит из гибочного диска, гибочного пальца, центрального пальца с роликом, упорного штыря с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также кулачок останова и кулачок реверса.

Пруток арматуры укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец освобождает согнутую на требуемый угол арматуру.

При установке станка для работы с арматурой на рабочем месте не требуется специальная подготовка фундамента, станок имеет роликовые опоры и может без труда перемещаться по цеху.
Перед запуском станка под нагрузкой, необходимо проверить его работу в холостом режиме (без нагрузки), при этом необходимо обратить внимание на точность остановки гибочного диска в исходном положении. При необходимости надо отрегулировать положение кулачка остановы.

Завершить обкатку станка внешним осмотром его механизмов.
