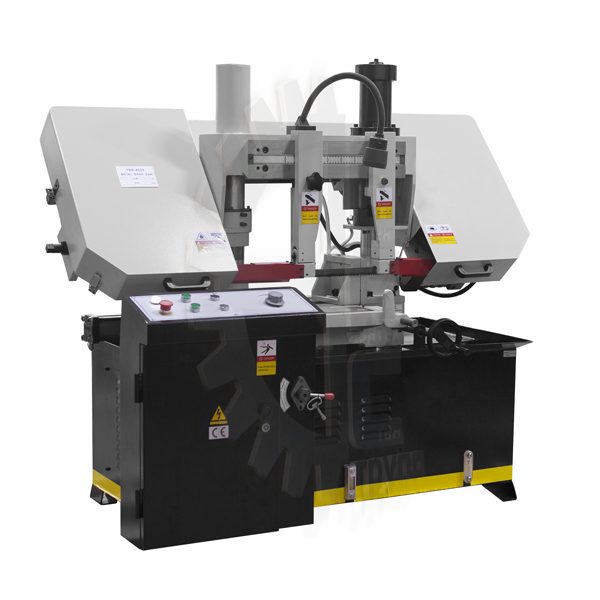

Полуавтоматический ленточнопильный отрезной станок серия Stalex TBK-4228

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Наименование	Параметры
1.	Максимальный размер разрезаемого материала:	При 90 градусах
	Трубы, круги, диаметр, мм	280
	Труба, профиль квадратного сечения, мм	280×280
	Труба, профиль прямоугольного сечения, мм	280х280
2.	Угол поворота рамы пилы, град	0
3.	Размер полотна, мм	27×0,9×3505
4.	Скорость резания (3 скорости), м/мин	27/45/69
5.	Двигатель, В/Гц/кВт	380/50/3,0
6.	Главный привод	клиноременный
7.	Мощность гидравлической станции, Вт	550
8.	Диаметр шкивов, мм	340
9.	Подача пильной рамы	гидростанция
10.	Привод тисков	гидравлический
11.	Объем гидравлического бака/бака для СОЖ, л	54/38
12.	Рабочая высота стола, мм	700
13.	Габаритные размеры станка, мм
	длина • ширина • высота	2200x1400x1600
14.	Масса брутто/нетто, кг	500/560

Ленточнопильный полуавтоматический отрезной станок колонного типа серии TBK-4228, предназначен для обработки большого количества металлопроката, крупного сечения, в серийном производстве.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которым вверх-вниз перемещается горизонтальная пильная рама. Сама пильная рама, представляет собой стальную сварную конструкцию.

На данных полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Конструкция станка позволяет вести обработку/резку сплошных и полых заготовок диаметром до 280 мм. Отрезной станок предназначен для быстрого и качественного распила и раскроя трубы, прутка, различных профилей из конструкционных и нержавеющих сталей, цветных металлов, текстолита  и пластика под различными углами.

Станок оснащен тисками с гидравлическим приводом, благодаря которому возможен быстрый зажим заготовок. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (т.е. отвод подвижной губки происходит без вращения маховика).

Данная модель ленточнопильного станка без возможности поворота корпуса пилы (т.е. раскрой заготовки возможен только под прямым углом).

Работу станка обеспечивает мощный электродвигатель мощностью 3,0 кВт. Особенность данной модели заключается в наличии 3-х позиционной регулировки скорости движения полотна.

Режущий инструмент – бесконечная сварная ленточная пила, размером 27х0,9х3505мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Полотно натягивается с помощью натяжного шкива, при этом данный механический привод имеет датчик натяжения полотна.

Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Движение ленты осуществляется через клиноременный  привод с регулировкой скорости вращения полотна (27/45 и 69 м/мин).

Выбор шага ленточнопильного полотна определяются размерами заготовок (длиной реза).

Особенности ленточнопильного двухколонного станка серии TBK-4228:

• Угол пиления только 90°;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Станок управляется трёхфазным двигателем;
• Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно;
• Тиски гидравлические с возможностью быстрого зажима заготовок;
• 3-ри скорости вращения ленточного полотна (27/45 и 69 м/мин);
• Подсветка зоны резания;
• Клиноременной привод;
• Гидравлическая система регулирования усилия резания с переменной скоростью;
• Автоматическое отключение при завершении резки;
• Механическое натяжение ленты +датчик натяжения полотна;
• Мерный упор 240 мм;
• На станке применяются биметаллические пилы марок М42 и М51;
• Удобство и надежность в эксплуатации.

Дополнительно можно приобрести:

• Пильное полотно с различным шагом зубьев;
• Прижим для пакетной резки.

Для длинномерных деталей и заготовок, к этой модели ленточнопильного станка поставляются универсальные Российские рольганги длиной 3000мм, 2000мм, 1500мм – регулирующиеся по высоте. Ширина роликов 280 мм, грузоподъёмность 180 кг/м.

На Рольганги универсальные 3000мм; 2000мм; 1500мм –  возможно установить передвижной упор для рольганга универсального, который помогает нарезать заготовку на необходимую длину с высокой точностью и повторяемостью.

Дополнительная информация

Подробнее с марками сталей и подбором соответствующей скорости движения ленточнопильного полотна можно ознакомиться, перейдя по ссылке – Teхнические параметры материалов.

Характеристики гидравлического масла:

1. В летний период (при высокой температуре окружающей среды) – рекомендовано гидравлическое масло 46 (класс вязкости),
2. В зимний период (при низкой температуре окружающей среды) – рекомендовано гидравлическое масло 32 (класс вязкости).

Класс вязкости гидравлического масла расшифровка
