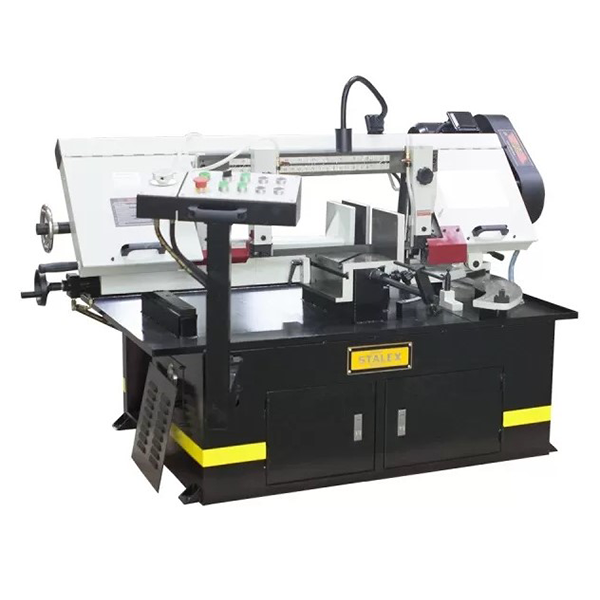

Полуавтоматический ленточнопильный отрезной станок серия Stalex BS-1018TH

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

№	Наименование	Параметры
1.	Максимальный размер разрезаемого материала:	При 90 градусах	При ±45 градусах	При ±60 градусах
	Трубы, круги, диаметр, мм	260	260	155
	Труба, профиль квадратного сечения, мм	260×260	влево 260×130	125×125
	Труба, профиль прямоугольного сечения, мм	260х430	вправо 300х200	125×125
2.	Угол поворота рамы пилы, град	-60; -45; 0; +45; +60
3.	Размер полотна, мм	27×0,9×3660 (z 5/8)
4.	Скорость резания, м/мин	24/52/78/109
5.	Двигатель, В/Гц/кВт	380/50/1,5
6.	Главный привод	Клиноременной
7.	Мощность гидравлической станции, Вт	550
8.	Мощность системы СОЖ, Вт	40
9.	Диаметр шкивов, мм	365
10.	Подача пильной рамы	гидростанция
11.	Привод тисков	гидравлический
12.	Объем гидравлического бака/ бака для СОЖ, л	40/15
13.	Габаритные размеры станка в упаковке, мм
	длина • ширина • высота	2120x1310x1220
14.	Масса брутто/нетто, кг	515/653

Ленточнопильный полуавтоматический станок серии BS-1018ТH, разработан как промышленная версия отрезного станка, для обработки большого количества металла в серийном производстве.

На данных полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен тисками с гидравлическим приводом, благодаря которому возможен быстрый зажим заготовок. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (т.е. отвод подвижной губки происходит без вращения маховика).

Конструкция станка позволяет вести обработку/резку заготовок диаметром до 260 мм. Отрезной станок предназначен для быстрого и качественного распила и раскроя трубы, прутка, различных профилей из конструкционных и нержавеющих сталей, цветных металлов, текстолита и пластика под различными углами.

Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами в диапазоне от –60° до +60° (в обе стороны). Модель изготовлена по европейскому типу, с возможностью поворота корпуса пилы (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков). Наличие шкалы обеспечивает точную установку рамы под необходимым углом.

Работу станка обеспечивает экономичный электродвигатель мощностью 1,5 кВт. Особенность данной модели заключается в наличии 4-х режимов скорости движения полотна.

Режущий инструмент – бесконечная сварная ленточная пила, размером 27х0,9х3660мм. В рабочей зоне резания полотно точно ведется двумя направляющими головками. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трехлучевой ручкой, при этом данный механический привод имеет датчик натяжения полотна.

Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Движение ленты осуществляется через клиноременный привод с регулировкой скорости вращения полотна (24/52/78/109 м/мин). Регулировка скорости осуществляется с помощью ступенчатого шкива.

Выбор шага ленточнопильного полотна определяются размерами заготовок (длиной реза).

Стандартная комплектация для серии BS-1018ТH:

• Поворотный стол с возможность поворота -60 -45° 0° +45° +60°;
• Подвижные направляющие c твердосплавными пластинками;
• Перепускной клапан, плавная регулировка опускания пильной рамы;
• Тиски с гидравлическим приводом;
• Ручное натяжение ленты +датчик натяжения полотна;
• Мерный упор 500 мм;
• Помпа для подачи СОЖ c краном для регулировки напора СОЖ;
• Пила ленточная квалитет М42.

Особенности ленточнопильного отрезного станка BS-1018ТH:

• Угол пропила регулируется в пределах от -60° до +60° при фиксированном положении обрабатываемого материала;
• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;
• Регулируемая скорости движения ленточного полотна (24/52/78/109 м/мин.);
• Регулировка угла поворота вдоль шкалы;
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется при помощи гидростанции и под собственным весом;
• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);
• Быстрый зажим заготовки за счет гидравлического привода тисков (+ возможность подводки механическим маховиком);
• Станция охлаждения, обеспечивает подачу СОЖ в зону реза, расположена внутри рамы.
• Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы;
• Гидравлические тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации;
• Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок;
• Простота и надежность в эксплуатации.

Дополнительно можно приобрести:

• Пильное полотно с различным шагом зубьев;
• Прижим для пакетной резки.

Дополнительная информация

Подробнее с марками сталей и подбором соответствующей скорости движения ленточнопильного полотна можно ознакомиться, перейдя по ссылке – Teхнические параметры материалов.

Характеристики гидравлического масла:

1. В летний период (при высокой температуре окружающей среды) – рекомендовано гидравлическое масло 46 (класс вязкости),
2. В зимний период (при низкой температуре окружающей среды) – рекомендовано гидравлическое масло 32 (класс вязкости).

Класс вязкости гидравлического масла расшифровка
